PlantUML으로 그리는 활동 다이어그램 (Activity Diagram)

활동 다이어그램 (Activity Diagram) 이란?

• 이름 그대로 어떠한 활동(Activity)의 흐름을 표현하는것을 목적으로 함
• 업무처리 프로세스를 단계적으로 표현할때 사용
• 객체간 인터페이스 보다는 프로세스를 중심으로 작성한다
• 순서도(Flow Chart)와 기능/목적 등이 유사. 다만, UML에는 Flow Chart 가 없기 때문에, Activity Diagram이 그 역할을 대신함



PlantUML으로 Activity Diagram 그리기

그럼 plantUML으로 Activity Diagram을 그리는 방법에 대해서 알아보자.

간단한 문법만 익히면 손쉽게 작성할 수 있으며, 사용/설치방법을 모른다면, 이전글을 참고하자.

Basic

• @startuml, @enduml 로 작성의 시작/종료를 알리고,
• start/stop으로 시작/종료 노드를 추가하고
• :[Node 이름]; 으로 노드를 추가한다.

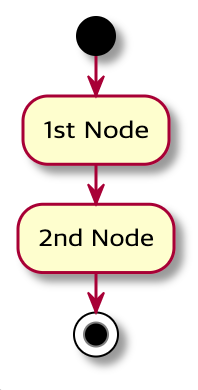

@startuml
start
:1st Node;
:2nd Node;
stop
@enduml





Conditional

• if~endif 으로 yes/no 에 따라 조건에 따라 실행되는 프로세스를 추가

@startuml
start
:1st Node;

if (is it True?) then (yes)
    :2nd Node;
else (no)
    :3rd Node;
endif

:4th Node;
stop
@enduml



While

• repeat~repeat while 으로 반복 프로세스를 추가

@startuml
start
:1st Node;

repeat :2nd Node;
    :3rd Node;
    backward: Backward Node;
repeat while (is it True?) is (yes)
->no;

:5th Node;
stop
@enduml



기타

• partition [그룹명] 으로 그룹을 추가하고
• note [위치]: [내용] 으로 주석을 추가할 수 있다

@startuml
start
partition Group1 {
:1st Node;
:2nd Node;
}
:3nd Node;
note right: This is Note
stop
@enduml







위 내용은 자주사용하는 기본 사용법만 작성하였고, 자세한 내용은 PlantUML 홈페이지를 참고하자
